Jak zamontować zawór zwrotny do pompy głębinowej? Poradnik krok po kroku

Samodzielny montaż zaworu zwrotnego przy pompie głębinowej to zadanie, które może wydawać się skomplikowane, ale jest kluczowe dla zapewnienia długiej i bezawaryjnej pracy całego systemu. Ten praktyczny poradnik krok po kroku przeprowadzi Cię przez cały proces, od wyboru odpowiedniego zaworu, przez jego optymalną lokalizację, aż po prawidłowy montaż. Dzięki niemu dowiesz się, jak uniknąć najczęstszych błędów i cieszyć się niezawodnym dostępem do wody przez lata.

Niezbędny element: dlaczego zawór zwrotny to podstawa w instalacji głębinowej?

Czym jest uderzenie hydrauliczne i jak zawór chroni Twoją pompę przed zniszczeniem?

W instalacjach z pompami głębinowymi, po wyłączeniu silnika, masa wody znajdująca się w rurze tłocznej i instalacji zaczyna cofać się grawitacyjnie w kierunku studni. Jeśli nie ma przeszkody, ta cofająca się fala wody z dużą siłą uderza w wirniki pompy, powodując zjawisko zwane uderzeniem hydraulicznym. Jest to gwałtowny wzrost ciśnienia, który może prowadzić do uszkodzenia łopatek wirnika, uszczelnień, a nawet silnika pompy. Zawór zwrotny, zamontowany w odpowiednim miejscu, działa jak jednokierunkowa brama pozwala wodzie płynąć w górę, ale uniemożliwia jej powrót w dół, tym samym chroniąc pompę przed niszczycielskim działaniem uderzenia hydraulicznego.

Koniec z ciągłym włączaniem się pompy: jak zawór zwrotny oszczędza prąd i sprzęt?

Jednym z uciążliwych problemów w instalacjach bez sprawnego zaworu zwrotnego jest tzw. "taktowanie" pompy. Polega ono na tym, że po wyłączeniu pompy, woda z instalacji powoli cofa się do studni. Gdy ciśnienie w systemie spadnie poniżej progu nastawionego na presostacie (czujniku ciśnienia), pompa ponownie się włącza, aby ponownie nabijać ciśnienie. Ten cykl może powtarzać się wielokrotnie w krótkim czasie. Zawór zwrotny, utrzymując słup wody w rurze tłocznej i instalacji, zapobiega cofaniu się wody. Dzięki temu pompa wyłącza się i pozostaje wyłączona do momentu, aż faktycznie zużyjesz wodę, co przekłada się na znaczną oszczędność energii elektrycznej oraz wydłuża żywotność silnika pompy i innych elementów instalacji, takich jak presostat czy zbiornik przeponowy.

Co się stanie, jeśli zrezygnujesz z montażu zaworu? Realne scenariusze awarii.

Rezygnacja z montażu zaworu zwrotnego lub jego nieprawidłowe działanie może prowadzić do szeregu poważnych problemów:

• Uszkodzenie pompy: Ciągłe uderzenia hydrauliczne mogą doprowadzić do mechanicznego uszkodzenia wirników, wału lub uszczelnień pompy, co często skutkuje koniecznością jej kosztownej naprawy lub wymiany.
• Skrócenie żywotności pompy: Nawet jeśli pompa nie ulegnie natychmiastowej awarii, częste cykle włączania i wyłączania (taktowanie) znacznie przyspieszają zużycie silnika i jego podzespołów.
• Zwiększone zużycie prądu: Niepotrzebne uruchamianie pompy w celu uzupełnienia ciśnienia, które ucieka z powrotem do studni, generuje wyższe rachunki za energię elektryczną.
• Niestabilne ciśnienie w instalacji: Brak utrzymania słupa wody w rurze tłocznej oznacza, że ciśnienie w instalacji będzie szybko spadać po wyłączeniu pompy, co objawia się słabym strumieniem wody z kranu.
• Ryzyko zamarznięcia: W przypadku awarii zaworu i cofnięcia się wody do studni, rura tłoczna może pozostać wypełniona wodą, co w okresie zimowym zwiększa ryzyko jej zamarznięcia i pęknięcia.

Jak widać, zawór zwrotny to niewielki element, ale jego brak lub nieprawidłowe działanie może generować bardzo wysokie koszty i frustrację.

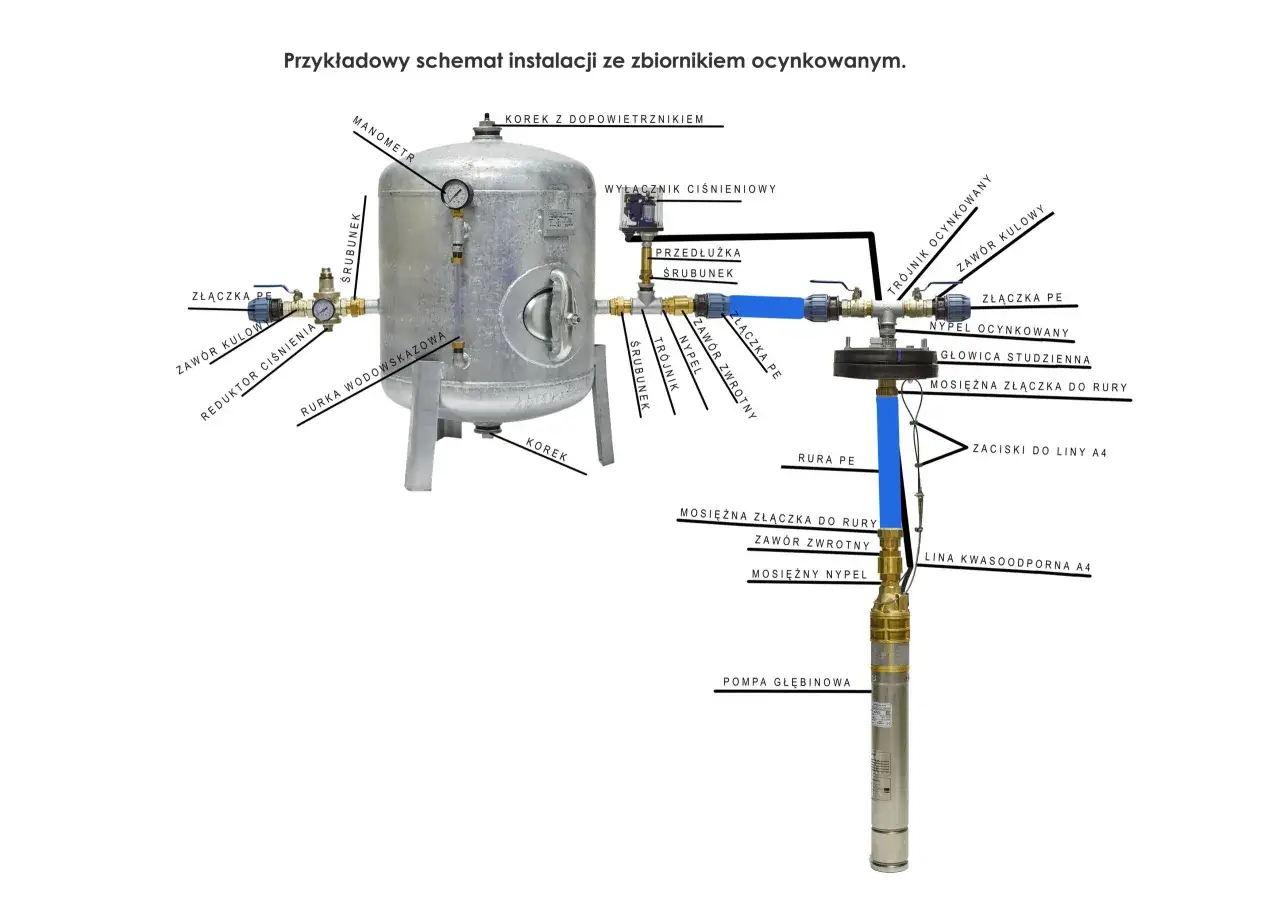

Optymalne miejsce: gdzie zamontować zawór zwrotny, by działał najlepiej?

Opcja 1: Montaż bezpośrednio na pompie złoty standard bezpieczeństwa

Najczęściej rekomendowanym i uważanym za "złoty standard" rozwiązaniem jest montaż zaworu zwrotnego bezpośrednio na króćcu tłocznym pompy głębinowej. Oznacza to, że zawór znajduje się tuż nad pompą, zanim ta zostanie opuszczona do studni. Dlaczego to najlepsze miejsce? Ponieważ w tej konfiguracji zawór natychmiast po wyłączeniu pompy zamyka drogę powrotną dla wody. Chroni to nie tylko samą pompę przed uderzeniem hydraulicznym, ale także całą rurę tłoczną znajdującą się nad zaworem. Utrzymuje słup wody, eliminując potrzebę ponownego zalewania rury przy każdym uruchomieniu pompy, co jest korzystne dla jej silnika i oszczędza energię.

Opcja 2: Montaż nad studnią (przed hydroforem) kiedy to rozwiązanie ma sens, a kiedy jest błędem?

Alternatywnym rozwiązaniem jest montaż zaworu zwrotnego nad głowicą studni, tuż przed zbiornikiem hydroforowym i presostatem. Główną zaletą tej lokalizacji jest znacznie łatwiejszy dostęp do zaworu w celu jego ewentualnej konserwacji lub wymiany, bez konieczności wyciągania całej pompy ze studni. Jednakże, to rozwiązanie ma istotną wadę: nie chroni ono pompy ani rury tłocznej znajdującej się w studni przed obciążeniem słupa wody i uderzeniem hydraulicznym. Woda nadal będzie cofać się do studni po wyłączeniu pompy. Takie umiejscowienie zaworu ma sens głównie jako dodatkowe zabezpieczenie lub w specyficznych instalacjach, gdzie priorytetem jest łatwość serwisu, ale nigdy nie powinno zastępować zaworu zamontowanego przy samej pompie, jeśli zależy nam na jej długowieczności.

Czy fabrycznie wbudowany zawór w pompie wystarczy? Prawda o plastikowych elementach.

Wiele pomp głębinowych, szczególnie te o wyższej jakości, posiada fabrycznie wbudowany zawór zwrotny. Niestety, często są to zawory wykonane z tworzywa sztucznego. Choć mogą działać poprawnie przez pewien czas, tworzywa sztuczne są mniej odporne na ciśnienie, zmiany temperatury i potencjalne uszkodzenia mechaniczne niż metal. Z czasem mogą stać się kruche, pęknąć lub stracić swoje właściwości uszczelniające. Dlatego też, nawet jeśli Twoja pompa ma fabryczny zawór, zdecydowanie zaleca się montaż dodatkowego, solidnego zaworu wykonanego z mosiądzu lub stali nierdzewnej, najlepiej bezpośrednio na króćcu tłocznym pompy. To inwestycja, która znacząco zwiększa bezpieczeństwo i niezawodność systemu.

A może dwa zawory zwrotne? Analiza korzyści i potencjalnych problemów.

Montaż dwóch zaworów zwrotnych jednego bezpośrednio przy pompie i drugiego nad studnią (przed hydroforem) jest rozwiązaniem, które może wydawać się przesadą, ale w pewnych sytuacjach ma swoje uzasadnienie. Główną korzyścią jest podwójne zabezpieczenie: zawór przy pompie chroni ją przed uderzeniem hydraulicznym, a zawór nad studnią zapewnia, że woda nie będzie cofać się z instalacji do studni, co jest kluczowe dla pracy hydroforu i presostatu. Dodatkowo, zawór nad studnią może służyć jako zawór odcinający i ułatwiać serwisowanie. Potencjalne problemy to oczywiście zwiększony koszt zakupu dwóch zaworów oraz niewielki wzrost oporu przepływu wody w instalacji, co może minimalnie wpłynąć na wydajność pompy. Należy jednak pamiętać, że drugi zawór nie zastępuje w pełni funkcji pierwszego; to zawór przy pompie jest kluczowy dla jej ochrony mechanicznej.

Wybór idealny: jaki zawór zwrotny zapewni lata bezawaryjnej pracy?

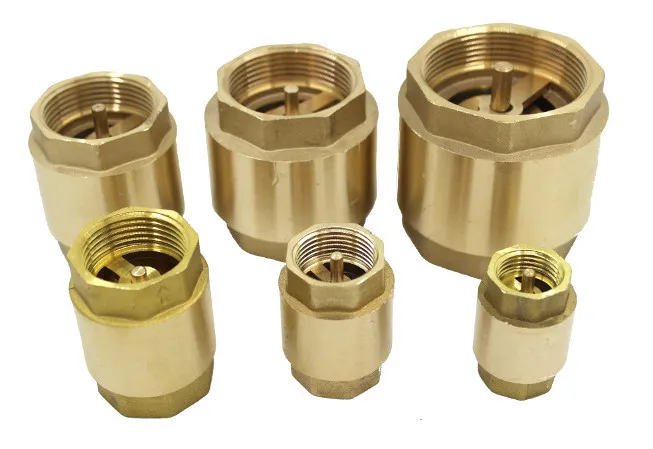

Materiał ma kluczowe znaczenie: mosiądz, stal nierdzewna czy tworzywo?

Wybór odpowiedniego materiału, z którego wykonany jest zawór zwrotny, ma fundamentalne znaczenie dla jego trwałości i niezawodności w trudnych warunkach pracy pompy głębinowej. Oto przegląd najpopularniejszych opcji:

• Mosiądz: To najczęściej wybierany materiał do produkcji zaworów zwrotnych do instalacji wodnych. Mosiądz jest stopem miedzi i cynku, charakteryzującym się dobrą odpornością na korozję, wysoką wytrzymałością mechaniczną i stosunkowo niską ceną. Zawory mosiężne są trwałe i dobrze znoszą ciśnienie panujące w instalacjach głębinowych.
• Stal nierdzewna: Stal nierdzewna (nierdzewna) oferuje jeszcze wyższą odporność na korozję, zwłaszcza w agresywnych środowiskach wodnych. Zawory ze stali nierdzewnej są niezwykle wytrzymałe i odporne na uszkodzenia mechaniczne. Są zazwyczaj droższe od mosiężnych, ale ich trwałość w trudnych warunkach jest nieoceniona.
• Tworzywo sztuczne (np. PVC, polipropylen): Zawory z tworzyw sztucznych są najtańszą opcją. Często spotykane są jako fabrycznie montowane w pompach. Ich główną wadą jest niska odporność na wysokie ciśnienie, uszkodzenia mechaniczne oraz potencjalne pękanie pod wpływem zmian temperatury lub starzenia się materiału. Nie są zalecane jako główny zawór zwrotny w pompach głębinowych, gdzie wymagana jest wysoka niezawodność.

Podsumowując, do pomp głębinowych zdecydowanie rekomendowane są zawory wykonane z mosiądzu lub stali nierdzewnej.

Grzybkowy czy kulowy? Budowa wewnętrzna a skuteczność działania.

W kontekście pomp głębinowych najczęściej spotykane i najbardziej efektywne są zawory zwrotne o konstrukcji grzybkowej. W takim zaworze przepływ wody jest blokowany lub otwierany przez specjalny element grzybek który porusza się wzdłuż osi. Grzybek, wykonany zazwyczaj z mosiądzu lub stali nierdzewnej, jest połączony z trzpieniem i dociskany do gniazda zaworu przez sprężynę lub ciężar własny, a także przez ciśnienie wody płynącej w kierunku przeciwnym do zamierzonego. Uszczelka na grzybku zapewnia szczelność. Taka konstrukcja jest prosta, niezawodna i skutecznie zapobiega cofaniu się wody. Zawory kulowe, choć popularne w innych zastosowaniach, rzadziej stosuje się jako podstawowe zabezpieczenie pomp głębinowych, głównie ze względu na potencjalnie większe opory przepływu i mniejszą precyzję zamykania w specyficznych warunkach.

Jak idealnie dopasować średnicę zaworu do pompy i rury tłocznej?

Prawidłowy dobór średnicy zaworu zwrotnego jest absolutnie kluczowy dla zapewnienia optymalnej wydajności instalacji i uniknięcia problemów z przepływem wody. Zawór musi być dopasowany do średnicy króćca tłocznego pompy oraz średnicy rury tłocznej. Najczęściej spotykane średnice to 1 cal, 1 1/4 cala (cal i ćwierć), lub 1 1/2 cala (półtora cala). Jeśli średnica zaworu będzie zbyt mała w stosunku do pompy i rury, spowoduje to powstanie tzw. "wąskiego gardła", które znacząco ograniczy przepływ wody, prowadząc do spadków ciśnienia i obciążenia pompy. Zbyt duża średnica zaworu w stosunku do króćca pompy również nie jest optymalna, choć zazwyczaj mniej szkodliwa niż odwrotna sytuacja. Zawsze sprawdzaj specyfikację swojej pompy i dobieraj zawór o tej samej lub najbliższej większej standardowej średnicy gwintu przyłączeniowego.

Montaż krok po kroku: jak samodzielnie zainstalować zawór zwrotny?

Zanim zaczniesz: lista niezbędnych narzędzi i materiałów uszczelniających

Aby prawidłowo zamontować zawór zwrotny, przygotuj następujące narzędzia i materiały:

• Klucze nastawne (tzw. "francuskie") lub klucze płasko-oczkowe: Do dokręcania i odkręcania połączeń gwintowych.
• Pakuły lniane i pasta uszczelniająca: Tradycyjny i skuteczny sposób na uszczelnienie gwintów.
• Taśma teflonowa (PTFE): Alternatywna metoda uszczelniania gwintów, łatwa w użyciu.
• Nóż lub ostry nożyk: Do ewentualnego przycięcia pakuł lub usunięcia starej taśmy.
• Szczotka druciana: Do oczyszczenia gwintów przed montażem.
• Rękawice robocze: Dla ochrony dłoni.

Krok 1: Przygotowanie i uszczelnianie gwintów pakuły czy taśma teflonowa?

Przed przystąpieniem do montażu, upewnij się, że gwinty na króćcu tłocznym pompy oraz na zaworze zwrotnym są czyste i suche. W razie potrzeby oczyść je szczotką drucianą. Następnie przystąp do uszczelniania. Metoda z pakułami lnianymi i pastą uszczelniającą polega na nawinięciu odpowiedniej ilości pakuł na gwint w kierunku zgodnym z ruchem wskazówek zegara, a następnie pokryciu ich warstwą pasty. Pasta pomaga wypełnić przestrzenie między włóknami pakuł i zapewnia dodatkową szczelność. Taśma teflonowa jest łatwiejsza w użyciu nawija się ją na gwint również w kierunku zgodnym z ruchem wskazówek zegara, zwykle w 2-3 warstwach, dociskając ją palcem, aby przylegała do gwintu. Obie metody są skuteczne, jeśli zostaną wykonane prawidłowo. Ważne jest, aby nie przesadzić z ilością materiału uszczelniającego, ponieważ może to utrudnić wkręcenie zaworu lub spowodować jego pęknięcie.

Krok 2: Wkręcanie zaworu znajdź strzałkę na korpusie, by uniknąć katastrofy!

To jest absolutnie najważniejszy krok, od którego zależy prawidłowe działanie całej instalacji. Na korpusie każdego zaworu zwrotnego znajduje się wyraźnie zaznaczona strzałka wskazująca kierunek przepływu wody. Musisz wkręcić zawór w taki sposób, aby strzałka była skierowana w górę, czyli w kierunku, w którym woda ma płynąć z pompy do instalacji. Jeśli zamontujesz zawór w odwrotnym kierunku, woda po prostu nie będzie mogła przepłynąć z pompy, a pompa będzie pracować bez efektu tłoczenia, co szybko doprowadzi do jej przegrzania i uszkodzenia. Pomyłka w tym miejscu to gwarancja braku wody!

Krok 3: Jak mocno dokręcać? Technika, która zapobiega uszkodzeniom.

Po prawidłowym ustawieniu zaworu zgodnie ze strzałką, należy go dokręcić. Kluczowe jest tutaj wyczucie. Nie należy dokręcać zaworu "na siłę", używając maksymalnej mocy. Zbyt mocne dokręcenie może uszkodzić gwinty na króćcu pompy lub spowodować pęknięcie korpusu zaworu, zwłaszcza jeśli jest on wykonany z tworzywa sztucznego lub mosiądzu. Z drugiej strony, zawór musi być dokręcony na tyle mocno, aby zapewnić pełną szczelność połączenia. Zazwyczaj wystarczy dokręcić zawór kluczem o około 3/4 do 1 obrotu po tym, jak gwinty się zazębią. Najlepiej dokręcać stopniowo, sprawdzając, czy połączenie jest stabilne i czy nie pojawiają się luzy. Jeśli używasz pakuł, możesz zauważyć lekkie "podatność" połączenia, która jest normalna. Jeśli używasz taśmy teflonowej, dokręcaj, aż poczujesz wyraźny opór.

Krok 4: Podłączenie rury PE i finalizacja montażu pompy.

Po zamontowaniu i dokręceniu zaworu zwrotnego, kolejnym krokiem jest podłączenie rury tłocznej (najczęściej rury PE, czyli polietylenowej) do wyjścia zaworu. Upewnij się, że średnica rury odpowiada średnicy wyjścia zaworu. Podłączenie rury PE zazwyczaj odbywa się za pomocą odpowiedniej złączki (np. skręcanej lub wciskanej, w zależności od typu rury i zaworu). Po zamocowaniu rury, sprawdź stabilność połączenia. Następnie, upewniając się, że wszystkie połączenia są szczelne i zawór jest prawidłowo zamontowany, możesz przystąpić do opuszczania pompy wraz z podłączoną rurą i zaworem do studni. Pamiętaj o zabezpieczeniu rury przed jej całkowitym opuszczeniem, aby zapobiec jej wypadnięciu.

Unikaj tych błędów: 3 pułapki montażowe, które mogą zniszczyć instalację

Błąd #1: Odwrócony kierunek montażu dlaczego woda nie popłynie?

Jak już wielokrotnie podkreślałem, montaż zaworu zwrotnego w odwrotnym kierunku jest jednym z najpoważniejszych błędów, jakie można popełnić. Zawór zwrotny działa jak jednokierunkowa przepustnica. Jeśli zamontujesz go w sposób uniemożliwiający przepływ wody w pożądanym kierunku (czyli z pompy do instalacji), woda po prostu nie będzie mogła się wydostać z pompy. Pompa będzie pracować na sucho, jej silnik będzie się przegrzewać, a wirniki mogą ulec uszkodzeniu. W najlepszym wypadku pompa po prostu nie będzie podawać wody, a w najgorszym dojdzie do jej trwałego uszkodzenia. Zawsze, ale to zawsze, sprawdzaj strzałkę kierunku przepływu na korpusie zaworu przed jego dokręceniem!

Błąd #2: Nieszczelne połączenie cichy złodziej ciśnienia w Twoim domu.

Nawet niewielka nieszczelność w połączeniu gwintowym zaworu zwrotnego może prowadzić do poważnych problemów. Jeśli zawór nie jest wystarczająco szczelny, woda będzie powoli cofać się z instalacji z powrotem do studni po wyłączeniu pompy. Skutkuje to natychmiastowym spadkiem ciśnienia w instalacji. W efekcie pompa będzie musiała częściej się włączać, aby uzupełnić utracone ciśnienie. To nie tylko zwiększa zużycie energii elektrycznej, ale także przyspiesza zużycie samej pompy i presostatu. Dodatkowo, ciągłe cykle pracy mogą być uciążliwe, a niestabilne ciśnienie w kranie utrudnia codzienne użytkowanie wody. Dlatego tak ważne jest staranne uszczelnienie gwintów podczas montażu.

Błąd #3: Zbyt duża siła jak nie uszkodzić nowej pompy lub zaworu przy montażu.

W pośpiechu lub z obawy przed nieszczelnością, wiele osób dokręca zawór zwrotny z nadmierną siłą. Jest to błąd, który może mieć kosztowne konsekwencje. Zarówno korpus zaworu (szczególnie wykonany z mosiądzu lub tworzywa sztucznego), jak i gwinty na króćcu tłocznym pompy, mają określoną wytrzymałość. Zbyt mocne dokręcenie może spowodować pęknięcie gwintu w pompie, co jest bardzo trudne i kosztowne do naprawy, lub pęknięcie samego zaworu. W skrajnych przypadkach może dojść do uszkodzenia gwintów, które uniemożliwi prawidłowe przyłączenie rury tłocznej. Pamiętaj, że celem jest osiągnięcie szczelnego połączenia, a nie "przyklejenie" zaworu na stałe. Używaj umiarkowanej siły i wyczucia.

Przeczytaj również: Prawidłowy montaż wideorejestratora: Legalnie i bez mandatu

Problemy z pompą? Sprawdź, czy winny jest zawór zwrotny

Typowe objawy uszkodzonego zaworu: częste starty pompy i spadek ciśnienia.

Jeśli Twoja pompa głębinowa zaczyna zachowywać się nietypowo, warto przyjrzeć się zaworowi zwrotnemu. Najczęstszymi i najbardziej charakterystycznymi objawami jego uszkodzenia lub nieprawidłowego działania są:

• Bardzo częste załączanie się pompy: Pompa włącza się i wyłącza co kilkanaście sekund lub nawet częściej. Jest to sygnał, że woda z instalacji bardzo szybko cofa się do studni.
• Widoczny spadek ciśnienia: Krótko po wyłączeniu pompy, ciśnienie w instalacji gwałtownie spada. Otwierając kran, możesz zauważyć, że strumień wody jest początkowo mocny, ale szybko słabnie.
• Głośne uderzenia w instalacji: Podczas pracy pompy lub tuż po jej wyłączeniu, słychać głośne "uderzenia" lub "stuki" w rurach. To objaw powracającej fali wody, czyli uderzenia hydraulicznego.
• Pompa pracuje, ale nie nabija ciśnienia: W skrajnych przypadkach, gdy zawór jest całkowicie zablokowany w pozycji otwartej lub uszkodzony w inny sposób, pompa może pracować, ale woda nie będzie tłoczona do instalacji.

Prosty test szczelności: jak w 5 minut zdiagnozować problem z zaworem.

Możesz przeprowadzić prosty test, aby sprawdzić, czy problem leży po stronie zaworu zwrotnego:

1. Obserwuj manometr: Upewnij się, że w instalacji jest ciśnienie (pompa pracowała niedawno). Zapisz lub zapamiętaj wskazanie manometru zamontowanego na instalacji (tuż po wyjściu z pompy lub przy hydroforze).
2. Wyłącz pompę: Wyłącz zasilanie pompy.
3. Czekaj i obserwuj: Obserwuj manometr przez kilka minut. Jeśli wskazówka ciśnienia spada bardzo szybko (np. o połowę w ciągu minuty lub dwóch), jest to silny sygnał, że zawór zwrotny nie trzyma wody i pozwala jej cofać się do studni.
4. Nasłuchuj: W trakcie obserwacji manometru nasłuchuj, czy nie słychać odgłosów cofającej się wody lub uderzeń w instalacji.
5. Sprawdź poziom wody (jeśli to możliwe): W niektórych studniach można sprawdzić, czy poziom wody w rurze tłocznej nie obniżył się znacząco po wyłączeniu pompy.

Jeśli test wykaże szybki spadek ciśnienia, prawdopodobnie to zawór zwrotny jest przyczyną problemu.

Wymiana zaworu w praktyce czy trzeba wyciągać całą pompę ze studni?

Odpowiedź na to pytanie zależy od tego, gdzie zawór zwrotny został zamontowany. Jeśli zastosowałeś się do najczęściej rekomendowanej metody i zamontowałeś zawór bezpośrednio na króćcu tłocznym pompy, zanim opuściłeś ją do studni, to niestety, w większości przypadków konieczne będzie wyciągnięcie całej pompy ze studni, aby wymienić zawór. Jest to główna wada montażu przy samej pompie dostęp serwisowy jest utrudniony. Jednakże, ta niedogodność jest rekompensowana przez znacznie wyższy poziom bezpieczeństwa i ochrony pompy. Jeśli natomiast zawór był zamontowany nad głowicą studni, jego wymiana będzie znacznie prostsza i nie będzie wymagała wyciągania pompy.
