Montaż gniazdka na elewacji: Przewodnik krok po kroku

Montaż gniazdka elektrycznego na elewacji to coraz popularniejsze rozwiązanie, które znacząco podnosi komfort użytkowania przestrzeni wokół domu. W tym praktycznym przewodniku krok po kroku przeprowadzimy Cię przez cały proces od wyboru odpowiedniego sprzętu i narzędzi, po szczegółowe instrukcje montażu. Dowiesz się, jak bezpiecznie i prawidłowo wykonać całą instalację, nawet jeśli Twoja elewacja jest ocieplona styropianem.

Gniazdko na elewacji dlaczego to już standard?

Coraz więcej osób decyduje się na montaż gniazdka elektrycznego na elewacji i nic dziwnego! To niezwykle praktyczne rozwiązanie, które otwiera drzwi do wielu możliwości. Wyobraź sobie, jak łatwo podłączysz kosiarkę do trawy, grill elektryczny podczas letniego spotkania, narzędzia ogrodowe do prac w altanie, czy nawet świąteczne iluminacje, które rozświetlą Twój ogród. Posiadanie gniazdka na zewnątrz domu to ogromna wygoda i funkcjonalność, która sprawia, że prace w ogrodzie i wokół posesji stają się prostsze i przyjemniejsze. To już nie luksus, a standardowe udogodnienie, które docenia każdy właściciel domu.

Bezpieczeństwo przede wszystkim o czym pamiętać przed montażem?

Złota zasada: Wyłącz zasilanie! Jak to zrobić prawidłowo?

Zanim przystąpisz do jakichkolwiek prac, absolutnie kluczowe jest zapewnienie sobie bezpieczeństwa. Podstawą jest całkowite odcięcie dopływu prądu. W tym celu udaj się do skrzynki z bezpiecznikami i odszukaj odpowiedni obwód, do którego podłączone będzie nowe gniazdko. Jeśli nie jesteś pewien, który to obwód, najlepiej wyłącz główny bezpiecznik całego domu. Upewnij się, że zasilanie zostało odłączone, używając próbnika napięcia sprawdź każdą żyłę w miejscu, gdzie planujesz montaż. Dopiero gdy masz stuprocentową pewność, że prąd jest wyłączony, możesz przejść do dalszych etapów.

1. Zlokalizuj główną skrzynkę bezpiecznikową w swoim domu.
2. Zidentyfikuj bezpiecznik odpowiadający za obwód, do którego chcesz podłączyć nowe gniazdko zewnętrzne. Jeśli nie jesteś pewien, wyłącz główny wyłącznik.
3. Ostrożnie wyłącz zidentyfikowany bezpiecznik, przesuwając jego dźwignię do pozycji "OFF".
4. Użyj próbnika napięcia, aby sprawdzić, czy w przewodach, z którymi będziesz pracować, faktycznie nie ma prądu. Dotknij próbnikiem każdej żyły.
5. Dopiero gdy próbnik potwierdzi brak napięcia, możesz kontynuować pracę.

Wyłącznik różnicowoprądowy (RCD) Twój anioł stróż w instalacji zewnętrznej

Instalacje elektryczne na zewnątrz budynku, ze względu na bezpośredni kontakt z wilgocią i zmiennymi warunkami atmosferycznymi, niosą ze sobą zwiększone ryzyko porażenia prądem. Dlatego też, zgodnie z przepisami i dla własnego bezpieczeństwa, każdy obwód gniazdka zewnętrznego musi być obowiązkowo zabezpieczony wyłącznikiem różnicowoprądowym (RCD). Ten niewielki, ale niezwykle ważny element instalacji elektrycznej działa jak Twój osobisty anioł stróż w momencie wykrycia nieprawidłowości w przepływie prądu (np. prąd upływowy, który może wystąpić przy kontakcie z wodą lub uszkodzonym urządzeniem), natychmiast odcina zasilanie, chroniąc Cię przed niebezpiecznym porażeniem. Upewnij się, że Twój obwód jest wyposażony w RCD o odpowiedniej czułości, zazwyczaj 30 mA dla obwodów gniazd.

Kiedy wezwać elektryka? Poznaj granice swoich możliwości

Chociaż montaż gniazdka na elewacji może wydawać się prostym zadaniem, istnieją sytuacje, w których zdecydowanie lepiej jest powierzyć tę pracę specjaliście. Jeśli Twój obecny obwód nie jest zabezpieczony wyłącznikiem różnicowoprądowym (RCD) i nie wiesz, jak go zainstalować, lub jeśli cała instalacja elektryczna w Twoim domu jest starsza i skomplikowana, wezwanie elektryka będzie najbezpieczniejszym rozwiązaniem. Również wtedy, gdy brakuje Ci pewności co do własnych umiejętności, popełniasz błędy lub po prostu czujesz się niekomfortowo podczas pracy z prądem, lepiej zdać się na doświadczenie fachowca. Pamiętaj, że bezpieczeństwo jest najważniejsze, a błędy w instalacji elektrycznej mogą mieć tragiczne konsekwencje.

Jakie gniazdko zewnętrzne wybrać kluczowe parametry

Stopień ochrony IP co oznaczają te cyfry i dlaczego IP44 to absolutne minimum?

Kluczowym parametrem, na który musisz zwrócić uwagę przy wyborze gniazdka zewnętrznego, jest jego stopień ochrony IP (Ingress Protection). Składa się on z dwóch cyfr. Pierwsza cyfra określa poziom ochrony przed ciałami stałymi (np. kurzem, piaskiem), a druga przed wnikaniem wody. Dla gniazdek montowanych na elewacji, absolutnym minimum jest stopień ochrony IP44. Oznacza to ochronę przed ciałami stałymi o średnicy powyżej 1 mm oraz ochronę przed bryzgami wody z dowolnego kierunku. Jednak w miejscach, gdzie gniazdko może być narażone na bezpośrednie działanie strumienia wody, na przykład podczas mycia elewacji czy intensywnego podlewania ogrodu, zdecydowanie warto wybrać gniazdko o wyższym stopniu ochrony, takim jak IP55 (ochrona przed strumieniem wody) lub nawet IP66 (ochrona przed silnymi strumieniami wody).

Gniazdko natynkowe czy podtynkowe? Porównanie rozwiązań

Materiał i konstrukcja na co zwrócić uwagę, by gniazdko służyło latami?

Wybierając gniazdko na elewację, zwróć uwagę nie tylko na stopień ochrony IP, ale także na materiał, z jakiego zostało wykonane, oraz ogólną konstrukcję. Najlepsze będą gniazdka wykonane z wysokiej jakości tworzyw sztucznych, odpornych na promieniowanie UV dzięki temu kolor nie wyblaknie, a materiał nie stanie się kruchy pod wpływem słońca. Solidna, dobrze spasowana klapka ochronna to kolejny ważny element. Powinna łatwo się otwierać i zamykać, a po zamknięciu szczelnie przylegać do obudowy, chroniąc styki przed wilgocią i kurzem. Warto postawić na produkty renomowanych producentów, które gwarantują trwałość i niezawodność przez długie lata użytkowania w trudnych warunkach zewnętrznych.

Kompletna lista zakupów narzędzia i materiały

Narzędzia, bez których nie dasz rady (wiertarka, wkrętaki, próbnik napięcia)

Aby prawidłowo zamontować gniazdko na elewacji, będziesz potrzebować kilku podstawowych narzędzi:

• Wiertarka (najlepiej udarowa, jeśli wiercisz w murze) wraz z odpowiednimi wiertłami (do betonu, cegły, a także do styropianu, jeśli masz elewację ocieploną).
• Zestaw wkrętaków, w tym płaskie i krzyżakowe, najlepiej z izolowanymi rękojeściami dla bezpieczeństwa.
• Próbnik napięcia absolutnie niezbędny do sprawdzenia, czy w przewodach nie ma prądu.
• Ściągacz izolacji do przygotowania przewodów do podłączenia.
• Poziomica, która pomoże Ci zamontować gniazdko prosto.
• Miarka i ołówek do precyzyjnego zaznaczenia miejsc wiercenia.
• Nóż lub specjalny frez do styropianu, jeśli pracujesz z elewacją ocieploną.
• Pistolet do silikonu, do uszczelniania.

Materiały instalacyjne (gniazdko, puszka, kołki, przewód, peszel, silikon)

Oprócz narzędzi, przygotuj również niezbędne materiały:

• Gniazdko hermetyczne o odpowiednim stopniu ochrony IP (minimum IP44).
• Puszka instalacyjna dobierz ją do typu montażu (natynkowa lub podtynkowa) i materiału ściany. W przypadku elewacji ocieplonej styropianem, konieczna będzie specjalna puszka lub tuleja do styropianu.
• Kołki rozporowe i wkręty odpowiednie do rodzaju ściany i obciążenia, jakie będzie przenosić gniazdko.
• Przewód elektryczny (np. YDYp) o odpowiednim przekroju, zgodnym z wymaganiami instalacji.
• Peszel (rurka osłonowa) odporny na promieniowanie UV, do ochrony przewodów prowadzonych na zewnątrz lub wewnątrz ścian.
• Silikon uszczelniający (najlepiej neutralny, odporny na warunki atmosferyczne) do zabezpieczenia wszystkich przejść i połączeń przed wilgocią.
• Opcjonalnie: kostki elektryczne do łączenia przewodów.

Montaż gniazdka na elewacji poradnik krok po kroku

Krok 1: Wybór idealnej lokalizacji gdzie zamontować gniazdko i na jakiej wysokości?

Pierwszym i bardzo ważnym krokiem jest wybór odpowiedniego miejsca na montaż gniazdka. Zastanów się, do czego najczęściej będziesz go używać. Lokalizacja powinna być przede wszystkim wygodna i funkcjonalna. Jednocześnie pamiętaj o ochronie przed warunkami atmosferycznymi unikaj miejsc bezpośrednio narażonych na padający deszcz czy strumień wody z węża ogrodowego. Zgodnie z zaleceniami, gniazdko zewnętrzne powinno być montowane na wysokości od 30 cm do 90 cm nad poziomem gruntu. Taka wysokość zapewnia ochronę przed zalaniem przez wodę stojącą na ziemi, a jednocześnie ułatwia dostęp do gniazdka bez konieczności schylania się.

Krok 2: Jak znaleźć najbliższą puszkę i bezpiecznie się do niej podłączyć?

Gdy już wybrałeś lokalizację dla swojego nowego gniazdka na elewacji, musisz znaleźć punkt, do którego je podłączysz. Najczęściej jest to najbliższa puszka instalacyjna znajdująca się wewnątrz budynku, z której możesz poprowadzić nowy obwód. Dokładne zaplanowanie trasy przewodu jest kluczowe zastanów się, jak najmniej inwazyjnie i estetycznie poprowadzisz kabel od puszki do miejsca, gdzie ma się znaleźć gniazdko zewnętrzne. Pamiętaj, że przewód musi być odpowiednio zabezpieczony, zwłaszcza w miejscach przejścia przez ścianę.

Krok 3: Wiercenie przez ścianę zewnętrzną jak zrobić to czysto i bezpiecznie?

Po zlokalizowaniu punktu podłączenia i wyznaczeniu trasy przewodu, przychodzi czas na przewiercenie ściany zewnętrznej. Użyj wiertarki z odpowiednim wiertłem do materiału, z którego wykonana jest Twoja ściana. Jeśli masz elewację ocieploną styropianem, najpierw musisz wywiercić otwór przez warstwę styropianu, a następnie przez właściwy mur. Bardzo ważne jest, aby wiercić otwór pod lekkim kątem w dół, w kierunku zewnętrznym. Taki spadek zapobiegnie gromadzeniu się wody w otworze i potencjalnemu zawilgoceniu instalacji. Po przewierceniu ściany, w otworze umieść rurkę osłonową (peszel), która zabezpieczy przewód w tym newralgicznym miejscu.

1. Wybierz odpowiednie wiertło do materiału ściany (beton, cegła, pustak).
2. W przypadku elewacji ocieplonej, najpierw wywierć otwór przez styropian, a następnie przez mur.
3. Wierć pod lekkim kątem w dół, w kierunku zewnętrznym, aby umożliwić odpływ wody.
4. Po przewierceniu, umieść w otworze rurkę osłonową (peszel), która ochroni przewód.
5. Upewnij się, że rurka jest odpowiednio długa, aby objąć całą grubość ściany i wystarczająco głęboko wchodziła w otwór.

Krok 4: Prowadzenie przewodu natynkowo w peszlu czy pod ociepleniem?

Masz dwie główne opcje prowadzenia przewodu elektrycznego od punktu podłączenia do gniazdka zewnętrznego. Pierwsza to metoda natynkowa, gdzie przewód w peszlu jest układany bezpośrednio na powierzchni elewacji, a następnie maskowany. Jest to rozwiązanie prostsze i szybsze, idealne do modernizacji istniejących budynków. Druga opcja to prowadzenie przewodu pod ociepleniem. Jest to metoda bardziej estetyczna, ponieważ przewód jest całkowicie ukryty. Wymaga ona jednak wcześniejszego zaplanowania i wykonania odpowiednich bruzd w murze lub warstwie izolacji przed nałożeniem tynku. Niezależnie od wybranej metody, pamiętaj, aby zawsze prowadzić przewód w peszlu odpornym na promieniowanie UV, a jeśli prowadzisz go pod ociepleniem, unikaj nacinania siatki zbrojącej tynku, aby nie osłabić struktury elewacji.

Krok 5: Podłączenie przewodów do gniazdka schemat, którego musisz się trzymać

Teraz czas na podłączenie przewodów do samego gniazdka. Standardowe gniazdko elektryczne posiada trzy zaciski: jeden dla przewodu fazowego (L), jeden dla przewodu neutralnego (N) i jeden dla przewodu ochronnego (PE). Prawidłowe podłączenie jest kluczowe dla bezpieczeństwa i poprawnego działania instalacji. Zwróć uwagę na kolory przewodów:

• Przewód brązowy lub czarny (fazowy L) podłącz do zacisku oznaczonego literą "L".
• Przewód niebieski (neutralny N) podłącz do zacisku oznaczonego literą "N".
• Przewód żółto-zielony (ochronny PE) podłącz do zacisku oznaczonego symbolem uziemienia (trzy poziome kreski lub symbol pioruna).

Upewnij się, że przewody są odpowiednio ściągnięte z izolacji (około 1 cm) i mocno dokręcone w zaciskach. Następnie ostrożnie schowaj przewody do puszki gniazdka.

Krok 6: Finalne mocowanie i uszczelnienie jak zabezpieczyć instalację przed wodą?

Po podłączeniu przewodów, czas na finalne mocowanie gniazdka. Przykręć gniazdko do puszki instalacyjnej lub bezpośrednio do elewacji, jeśli jest to gniazdko natynkowe. Użyj poziomicy, aby upewnić się, że gniazdko jest zamontowane prosto. Następnie kluczowy etap: uszczelnienie. Użyj silikonu uszczelniającego, aby dokładnie zabezpieczyć wszystkie miejsca, gdzie przewód wchodzi do puszki, a także obrzeża samej puszki i gniazdka, jeśli jest to montaż natynkowy. Szczególną uwagę zwróć na przejście przewodu przez ścianę. Dokładne uszczelnienie jest niezbędne, aby zapobiec wnikaniu wilgoci i deszczu do instalacji, co mogłoby prowadzić do korozji, zwarć, a nawet zagrożenia porażeniem prądem. Po nałożeniu silikonu, wygładź go i poczekaj, aż całkowicie wyschnie, zgodnie z zaleceniami producenta.

1. Umieść gniazdko w puszce lub na przygotowanym podłożu.
2. Przykręć gniazdko, upewniając się, że jest stabilne i proste.
3. Nałóż warstwę silikonu uszczelniającego wokół obrzeży gniazdka/puszki oraz w miejscach przejścia przewodu przez ścianę.
4. Dokładnie wygładź silikon, tworząc ciągłą barierę ochronną przed wilgocią.
5. Pozostaw do całkowitego wyschnięcia, zgodnie z instrukcją na opakowaniu silikonu.

Montaż gniazdka na elewacji ze styropianem dedykowane wskazówki

Jak stabilnie zamocować puszkę w warstwie ocieplenia?

Montaż gniazdka na elewacji ocieplonej styropianem wymaga specjalnego podejścia, ponieważ styropian sam w sobie nie jest materiałem konstrukcyjnym i nie zapewni stabilnego mocowania. Istnieją dwie główne metody. Pierwsza to zastosowanie specjalnych puszek lub tulei instalacyjnych przeznaczonych do montażu w styropianie. Mają one zazwyczaj kołnierze lub specjalne zaczepy, które rozpierają się wewnątrz otworu, zapewniając stabilność. Drugą metodą jest przymocowanie standardowej puszki instalacyjnej bezpośrednio do muru znajdującego się pod warstwą styropianu, a następnie wyprowadzenie przewodu przez otwór w ociepleniu. W tym przypadku kluczowe jest precyzyjne wycięcie otworu w styropianie i odpowiednie uszczelnienie połączenia.

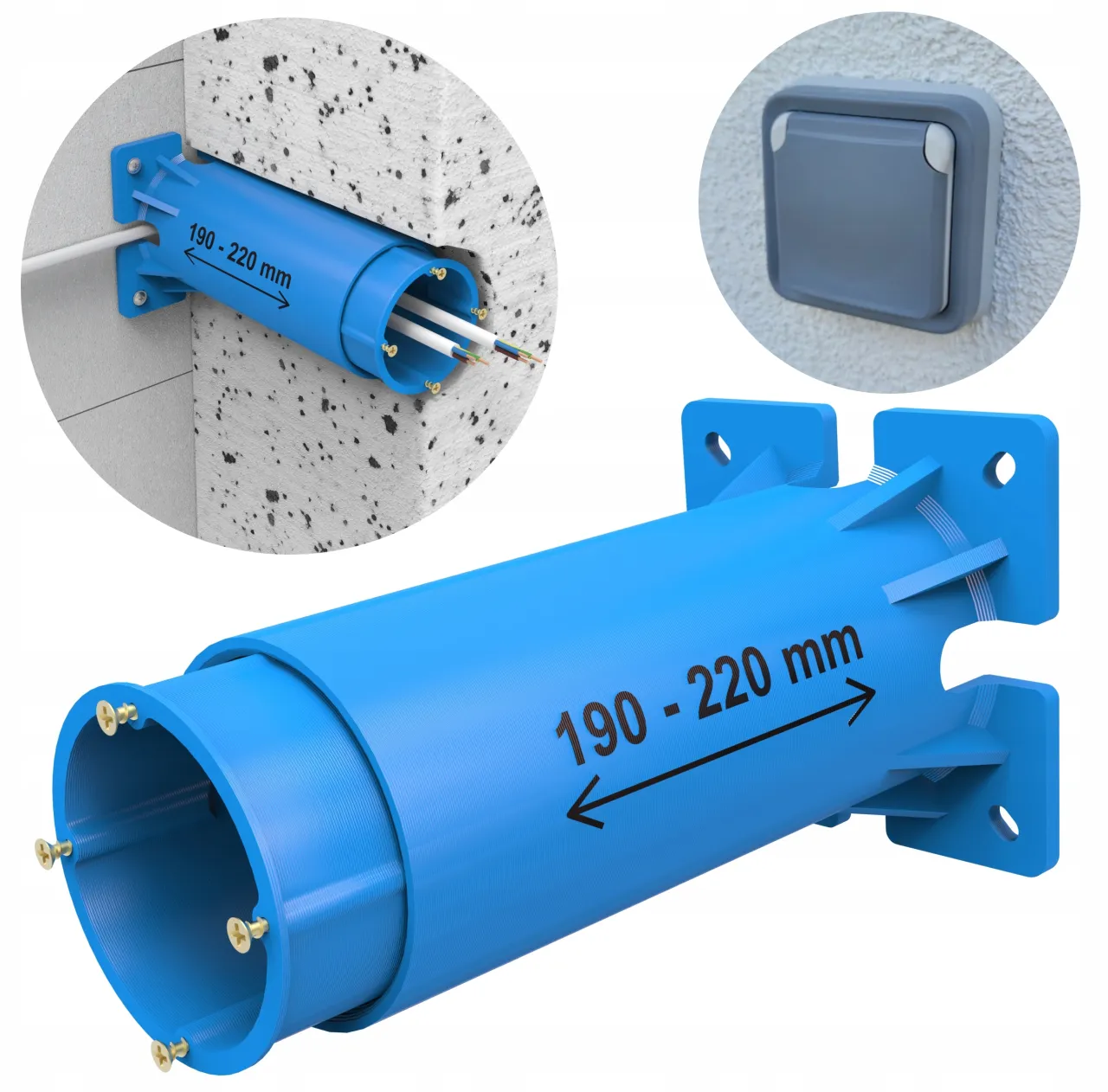

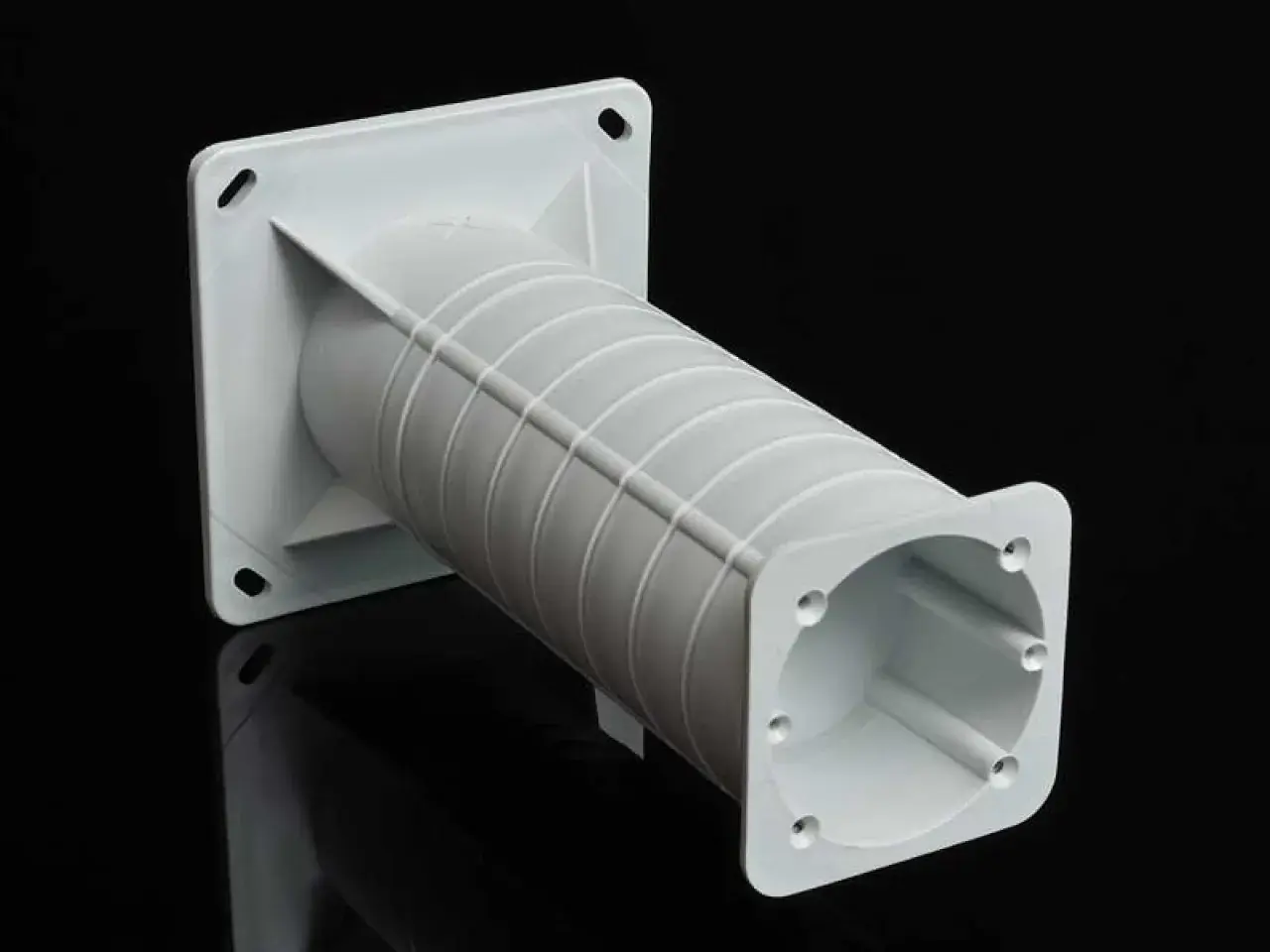

Specjalistyczne puszki i tuleje do styropianu przegląd rozwiązań

Rynek oferuje szeroki wybór rozwiązań dedykowanych do montażu instalacji elektrycznych w elewacjach ocieplonych styropianem. Są to przede wszystkim specjalne puszki instalacyjne, które mają poszerzoną podstawę lub system rozpórek, pozwalający na stabilne osadzenie ich w warstwie styropianu. Często wyposażone są one w dodatkowe uszczelki i przepusty kablowe, ułatwiające prowadzenie przewodów i zapewniające szczelność. Innym rozwiązaniem są tuleje instalacyjne, które tworzą sztywny kanał wewnątrz styropianu, do którego następnie montuje się puszkę. Stosowanie tych dedykowanych elementów znacząco ułatwia pracę i gwarantuje bezpieczne oraz trwałe wykonanie instalacji, minimalizując ryzyko uszkodzenia elewacji i zapewniając jej właściwe parametry izolacyjne.

Jak uniknąć mostków termicznych i uszkodzenia elewacji?

Kluczem do uniknięcia mostków termicznych i uszkodzenia elewacji podczas montażu gniazdka w styropianie jest precyzja i stosowanie odpowiednich technik. Przede wszystkim, otwór w styropianie musi być wycięty idealnie okrągły i dokładnie dopasowany do średnicy puszki lub tulei instalacyjnej. Używaj ostrych narzędzi, aby uniknąć poszarpania styropianu. Po zamontowaniu puszki, wszystkie szczeliny między nią a styropianem oraz miejsce przejścia przewodu przez ścianę muszą być dokładnie wypełnione specjalną pianką montażową lub silikonem. Zapobiegnie to przepływowi powietrza i utracie ciepła. Pamiętaj również, aby nie uszkodzić siatki zbrojącej tynku podczas prac jej ciągłość jest kluczowa dla wytrzymałości elewacji.

Najczęstsze błędy przy montażu gniazdka zewnętrznego jak ich uniknąć?

Brak odpowiedniego stopnia ochrony IP gniazdka

Jednym z najczęstszych i najpoważniejszych błędów jest zastosowanie gniazdka o zbyt niskim stopniu ochrony IP. Gniazdka przeznaczone do użytku wewnętrznego, nawet jeśli wyglądają podobnie, nie są przystosowane do kontaktu z wilgocią, deszczem czy kurzem. Użycie takiego gniazdka na zewnątrz niemal na pewno doprowadzi do jego szybkiego uszkodzenia, zwarcia, a w skrajnych przypadkach nawet do pożaru lub porażenia prądem. Zawsze upewnij się, że wybierasz gniazdko hermetyczne z minimalnym stopniem ochrony IP44, a w miejscach narażonych na bezpośrednie działanie wody IP55 lub wyższym.

Niewłaściwe uszczelnienie puszki i przejścia przez mur

Kolejnym krytycznym błędem jest niedostateczne uszczelnienie puszki instalacyjnej oraz miejsca, w którym przewód przechodzi przez ścianę. Wilgoć, która dostanie się do wnętrza puszki, może spowodować korozję styków, uszkodzenie gniazdka, a co gorsza, może przedostać się do instalacji wewnętrznej budynku. W skrajnych przypadkach, woda w połączeniu z prądem stanowi śmiertelne zagrożenie. Dokładne i staranne uszczelnienie wszystkich połączeń silikonem jest absolutnie kluczowe dla bezpieczeństwa i długowieczności instalacji zewnętrznej.

Pominięcie wyłącznika różnicowoprądowego w obwodzie

To błąd, którego absolutnie nie można popełnić. Wyłącznik różnicowoprądowy (RCD) jest podstawowym zabezpieczeniem chroniącym przed porażeniem prądem w instalacjach zewnętrznych. Jego brak w obwodzie gniazdka zewnętrznego stawia użytkowników w sytuacji ekstremalnego ryzyka. W przypadku jakiejkolwiek awarii izolacji, kontaktu z wodą lub uszkodzenia podłączonego urządzenia, prąd upływowy może doprowadzić do groźnego w skutkach porażenia. Zawsze upewnij się, że obwód Twojego zewnętrznego gniazdka jest prawidłowo zabezpieczony wyłącznikiem RCD.

Złe podłączenie przewodów ryzyko zwarcia i porażenia

Nieprawidłowe podłączenie przewodów fazowego, neutralnego i ochronnego do zacisków gniazdka to kolejny częsty błąd, który może mieć poważne konsekwencje. Może to prowadzić do zwarcia, uszkodzenia podłączonych urządzeń, a nawet do porażenia prądem. Zawsze przestrzegaj schematu podłączenia, zwracając uwagę na prawidłowe kolory przewodów i ich umiejscowienie w zaciskach. Dokładne sprawdzenie poprawności podłączenia przed włączeniem zasilania jest niezbędne dla bezpieczeństwa.
